Schaufelbagger Pintoy 07568

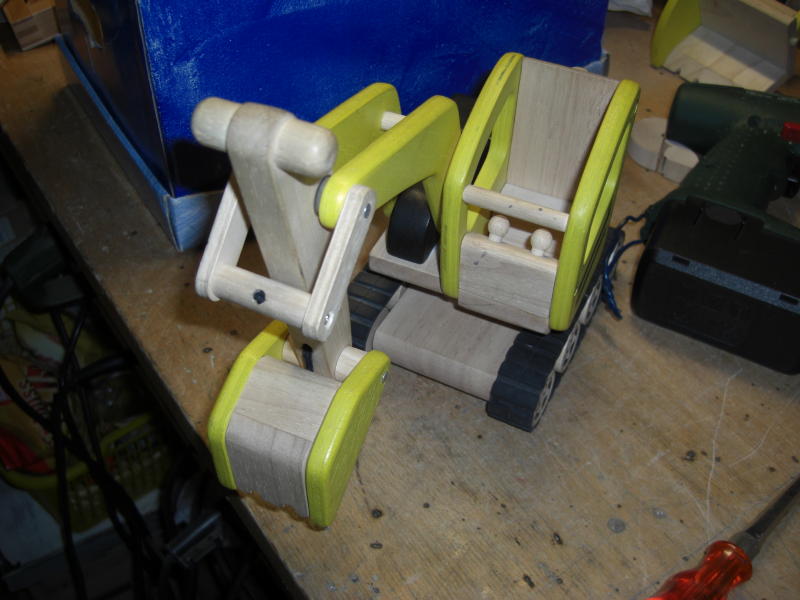

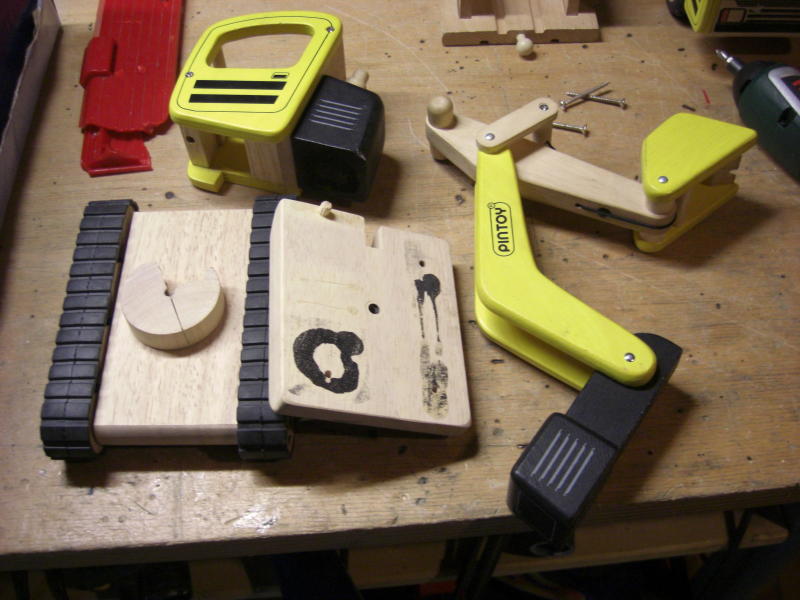

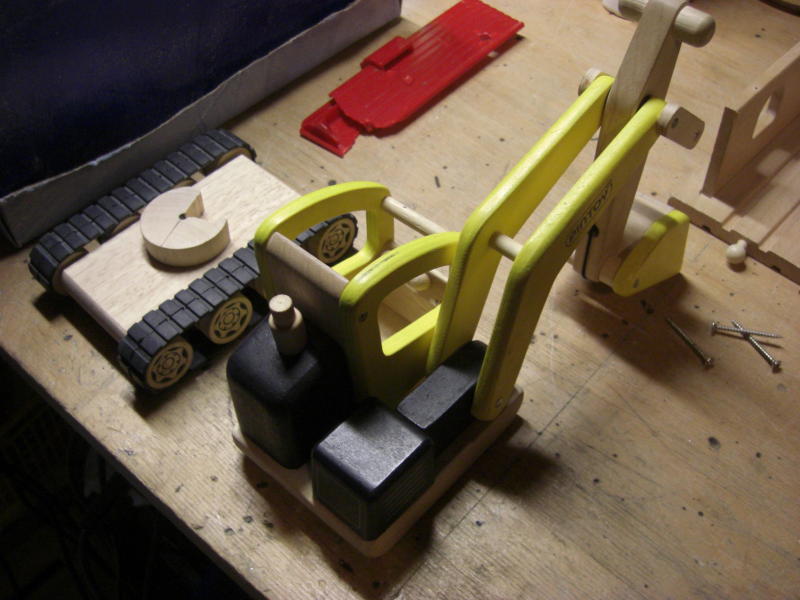

Der Bagger ist aus Holz gebaut. Das Fahrgestell ist mit Gummiraupen ausgestattet. Auf dem Fahrgestell ist eine Holzscheibe verschraubt, auf der das Führerhaus mit dem Auslegerarm auf einer Platte sitzt. Durch die Holzscheibe ist ein Hohlniet gezogen, der mit der Platte verbindet, so daß das Führerhaus mit Auslegerarm drehbar ist. Der Ausleger verfügt über zwei Hebel, über einen läßt sich der Ausleger heben, der andere betätigt über einen Gummizug die Schaufel, die sich so drehen läßt, um Ladegut aufzunehmen. Beim Exemplar, das zur Reparatur kam, war die Holzscheibe zwischen Fahrgestell und Führerhaus gebrochen, das Ding war auseinander. Daß die Holzscheibe gebrochen war lag daran, daß Vollmaterial Buche verwendet wurde, das als Stirnholz bei geringen Höhen nicht sehr widerstandsfähig ist. Die Reparatur sah so aus, eine Scheibe (D:62mm ) aus 20mm Sperrholz einzusetzen und mit einer langen Schraube das Fahrgestell mit dem Führerhaus zu verbinden. Die Schraube ist im Führerhaus eingeklebt.
