Nordmende S5300 Sinus/Rechteckgenerator SR42
Das Modul ist 50mm breit und dient zum Test und zur Reparatur von HiFi-Komponenten. Wie in der Geschichte meines Meßplatzes beschrieben, habe ich das Modul seinerzeit nachgebaut. Es hat die ganze Zeit zuverlässig funktioniert.

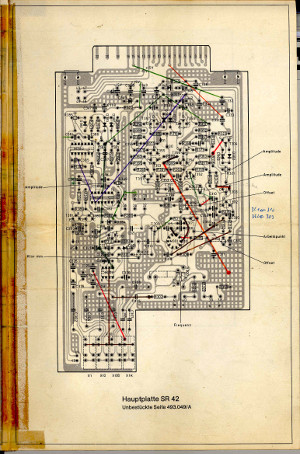

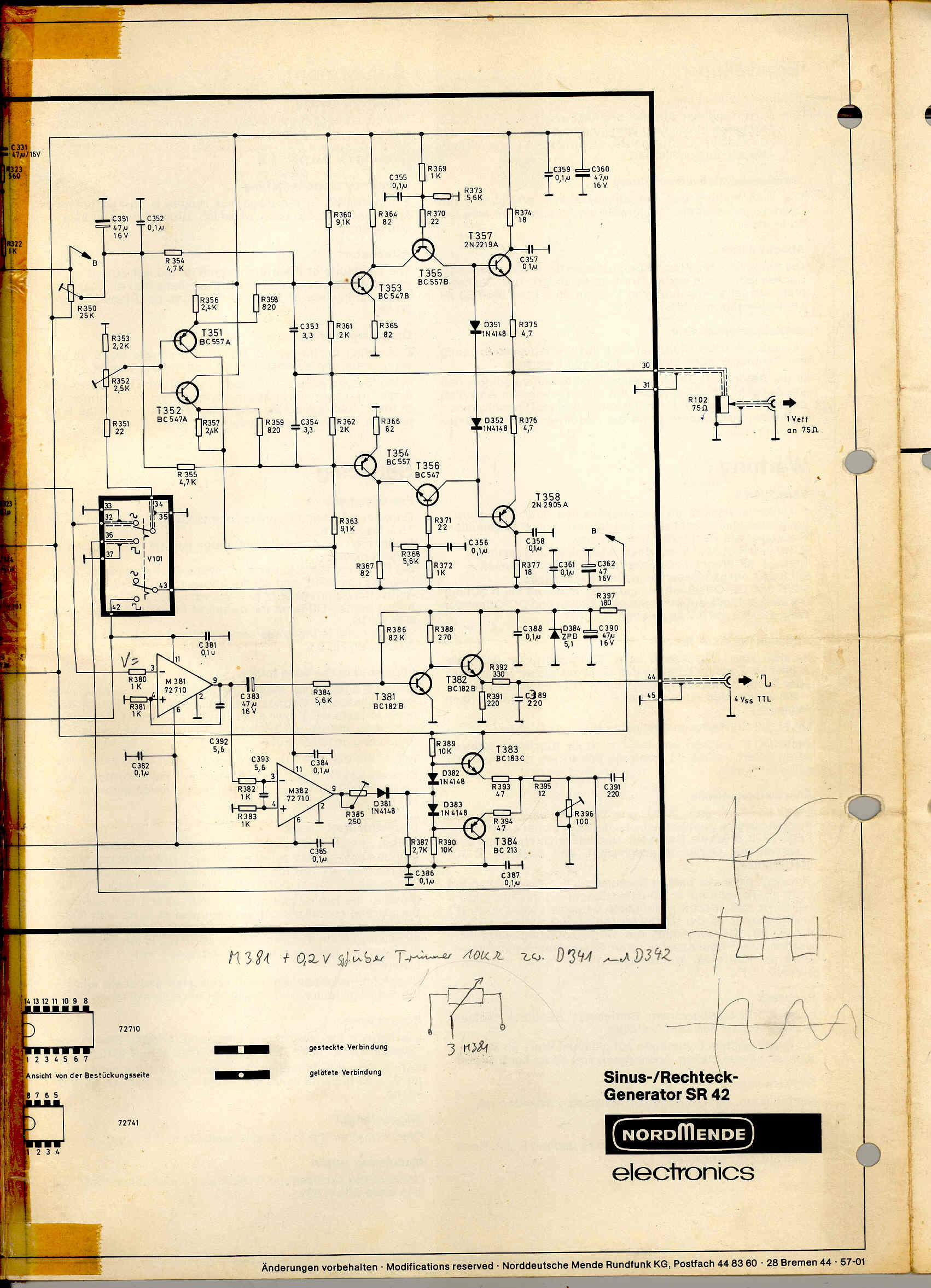

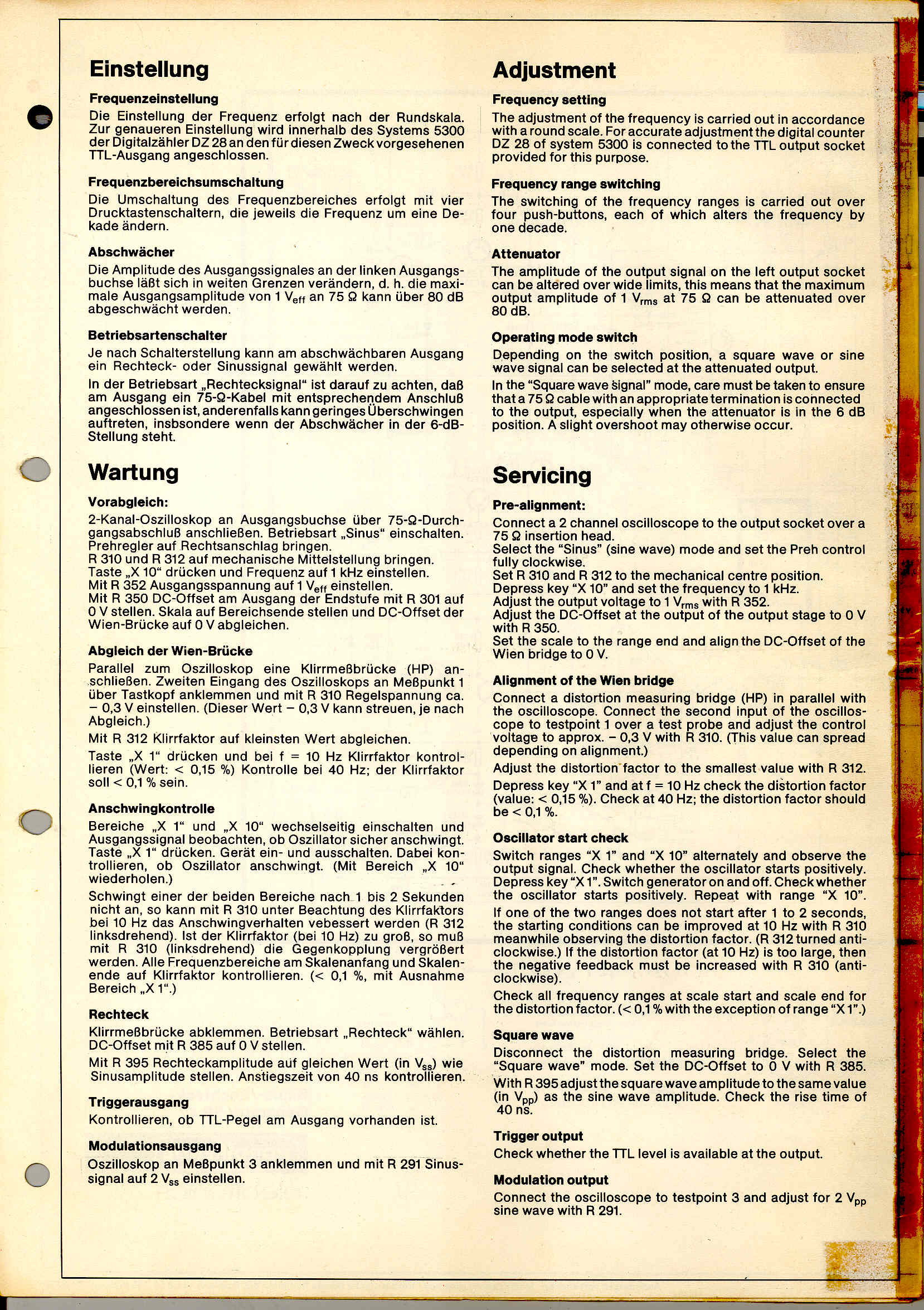

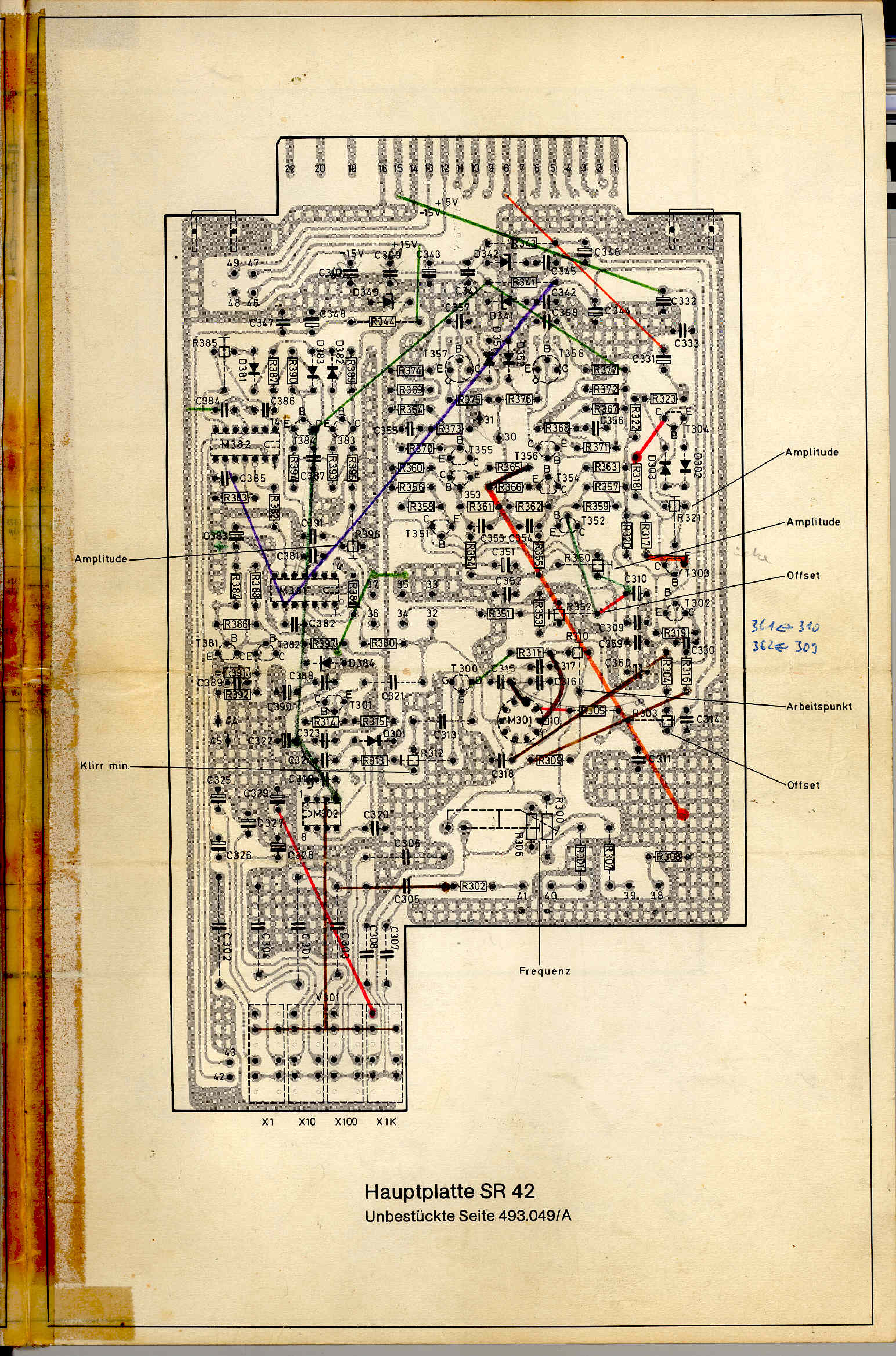

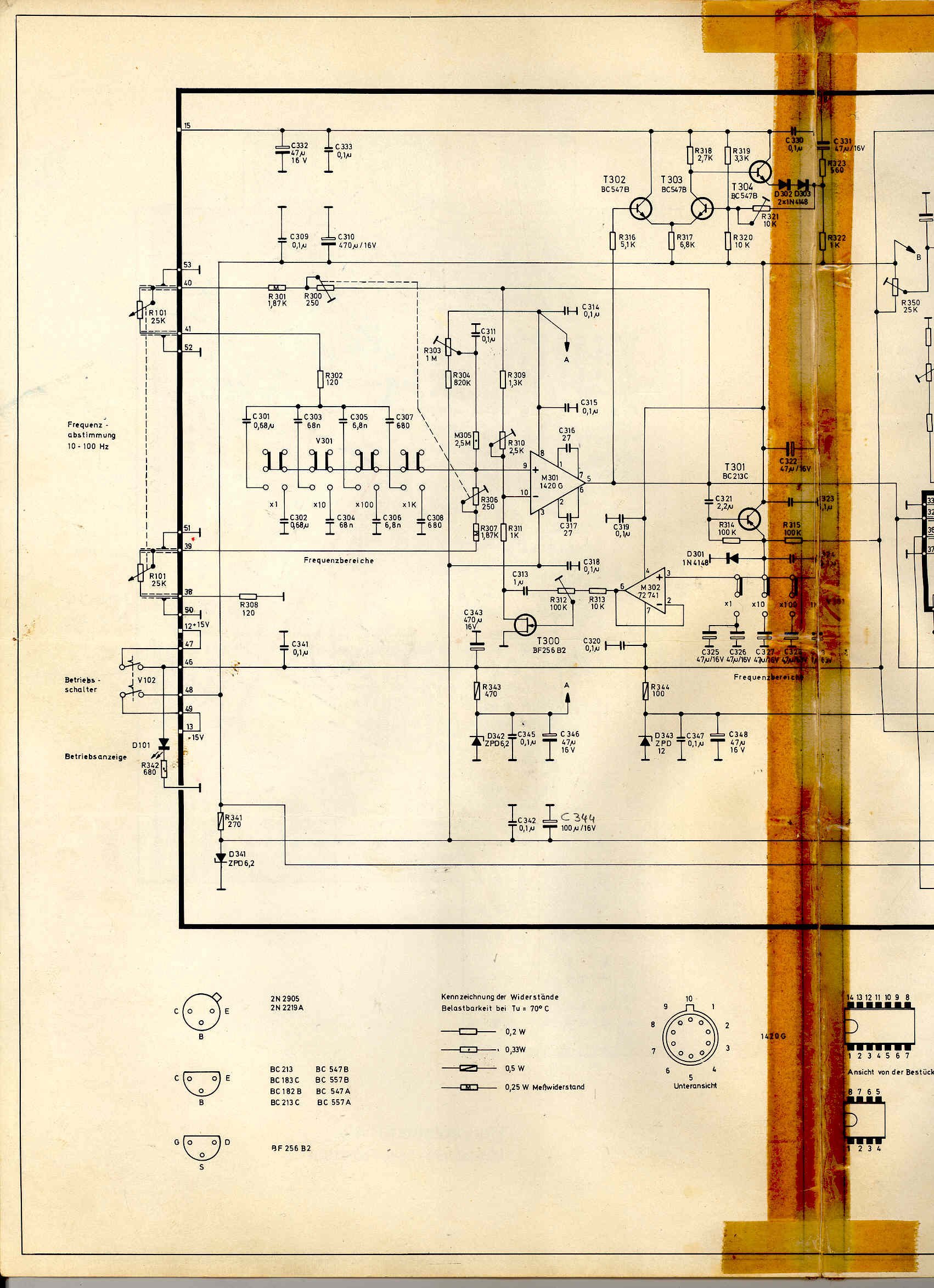

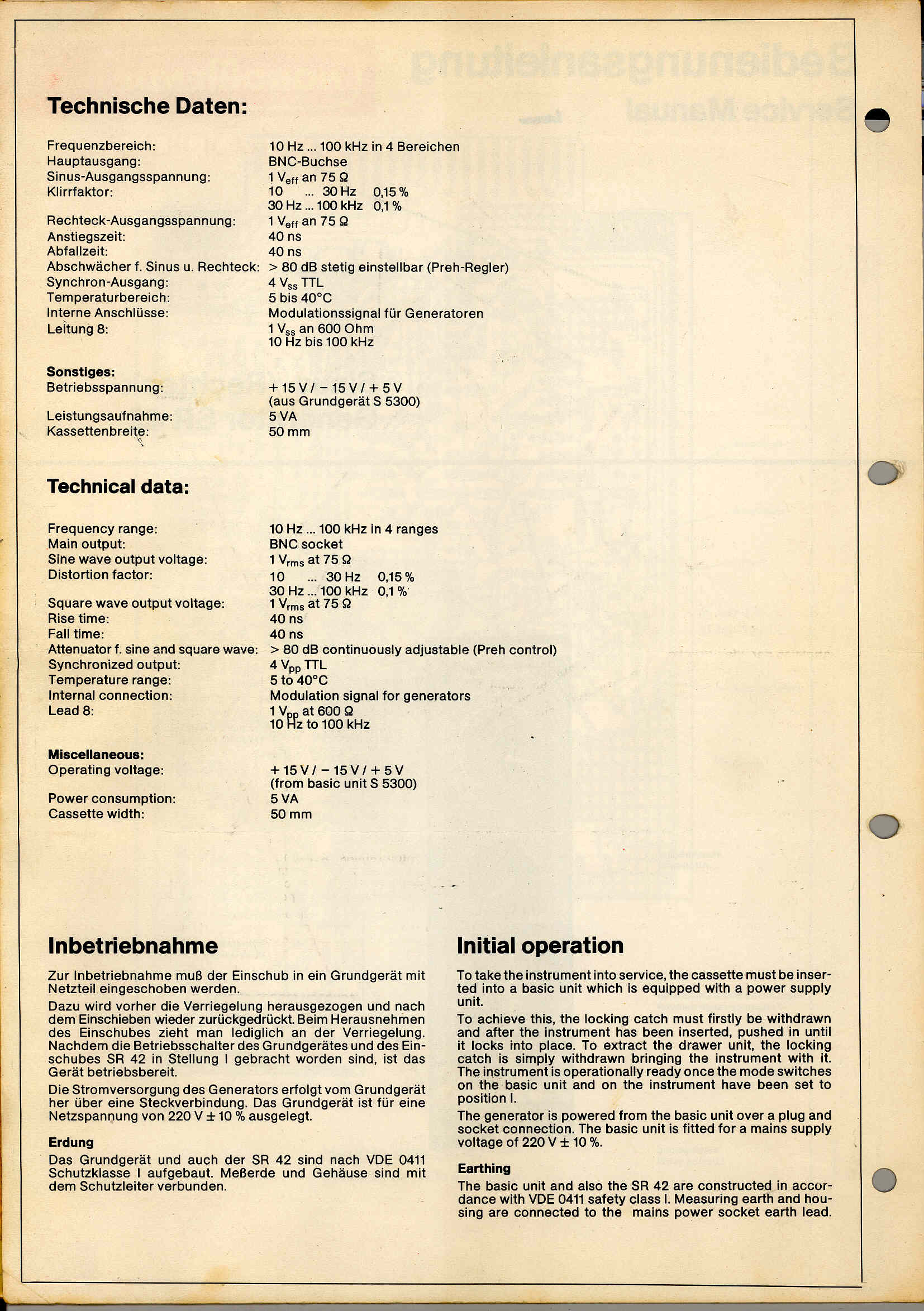

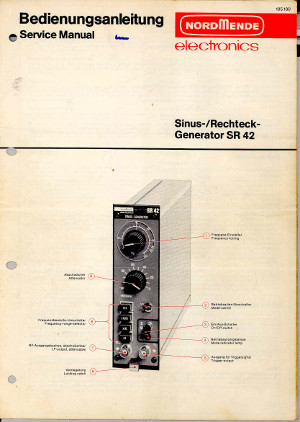

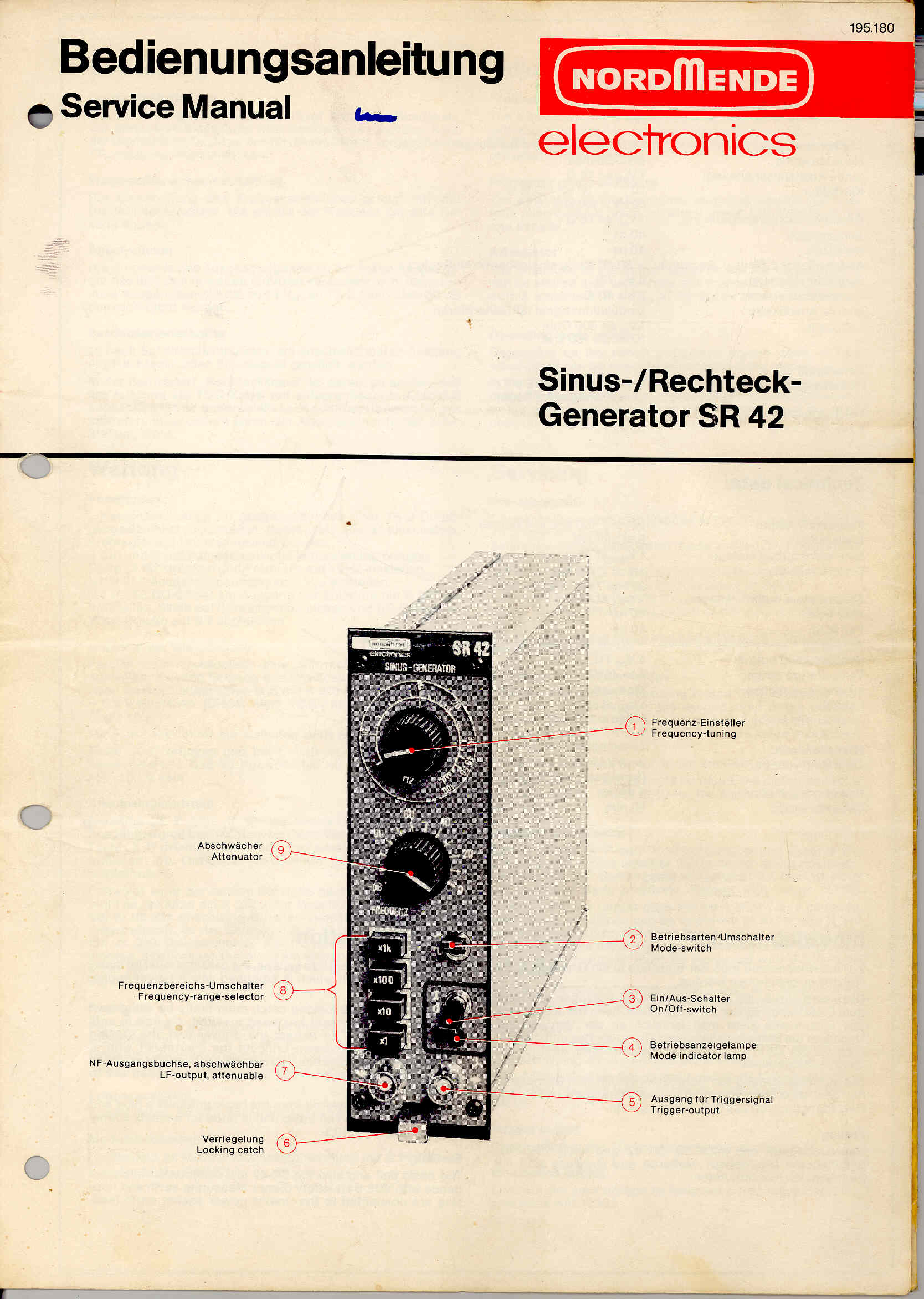

Hier die Bedienungsanleitung mit den Schaltungsunterlagen:
|
|
|
|
|
|
|
|
