Berg Crazy Bike

Beschreibung: Das Dreirad besteht aus einem Stahlrohrchassis, das vorne das Vorderrad mit den Pedalen aufnimmt, hinten ist neben der Sitzfläche eine schwenkbare Achse mit den Hinterrädern angebracht. Über einen Bügel kann die Hinterachse vom Piloten zum Lenken geschwenkt werden. Das Vorderrad besteht aus zwei Kunststoffhalbschalen, in denen die Pedalkonstruktion verankert ist. Ergänzt wird das Vorderrad durch einen Gummilaufring, der den Kraftschluß zur Fahrbahn bilden soll. Die Hinterräder sind die üblichen luftgefüllten 280x80mm Räder mit 20mm Achsaufnahme.

Fehler: Die Pedale drehten durch, kein Antrieb mehr möglich.

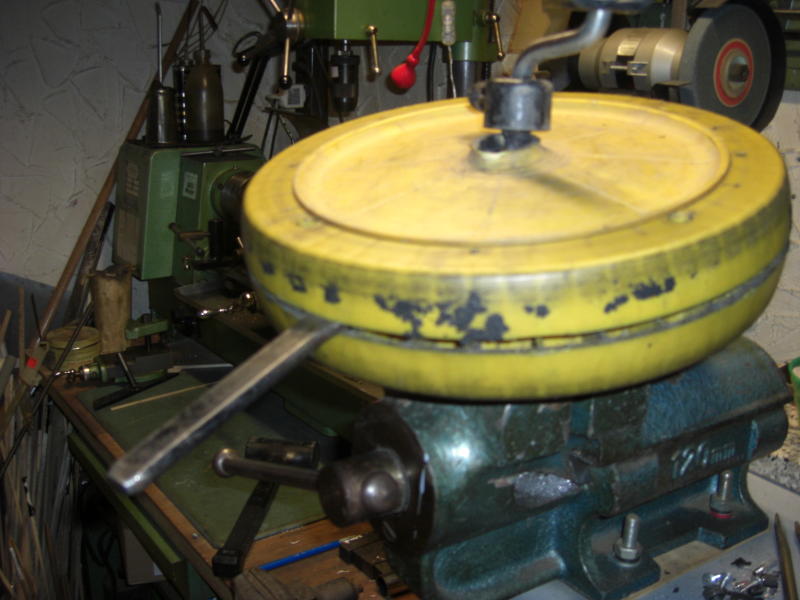

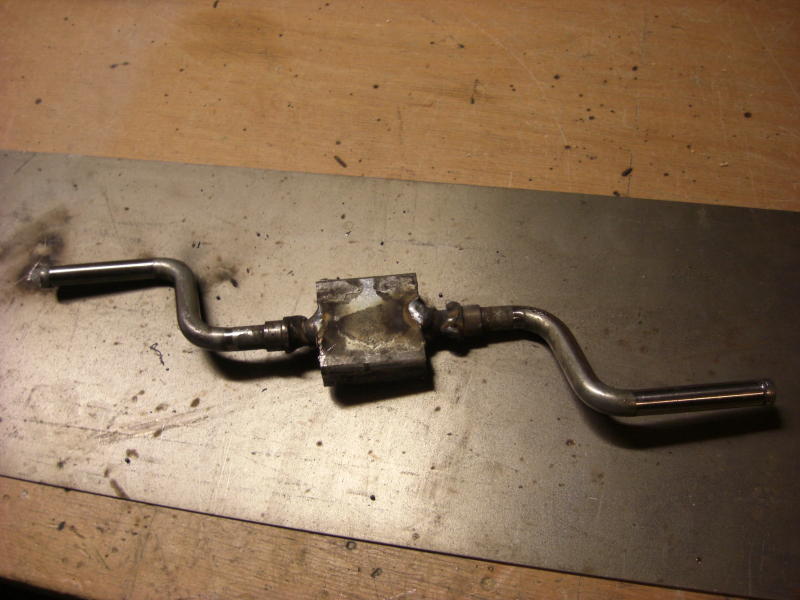

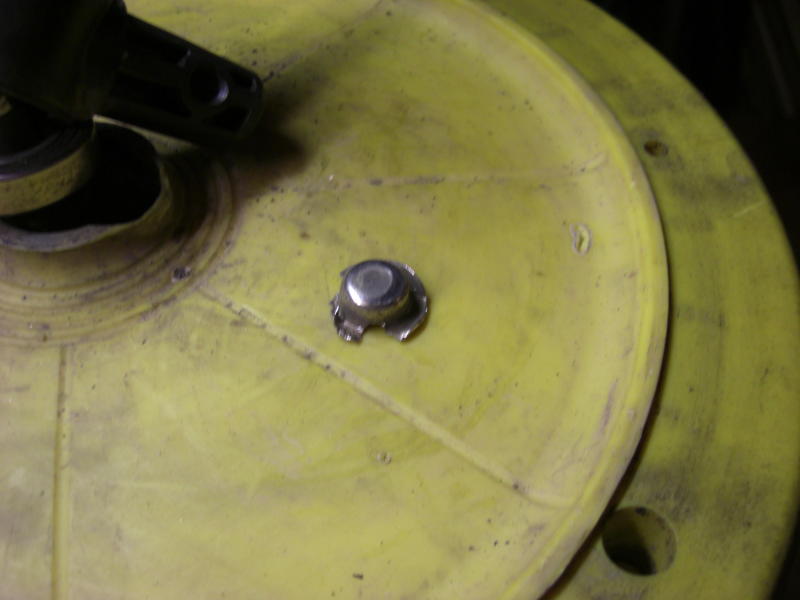

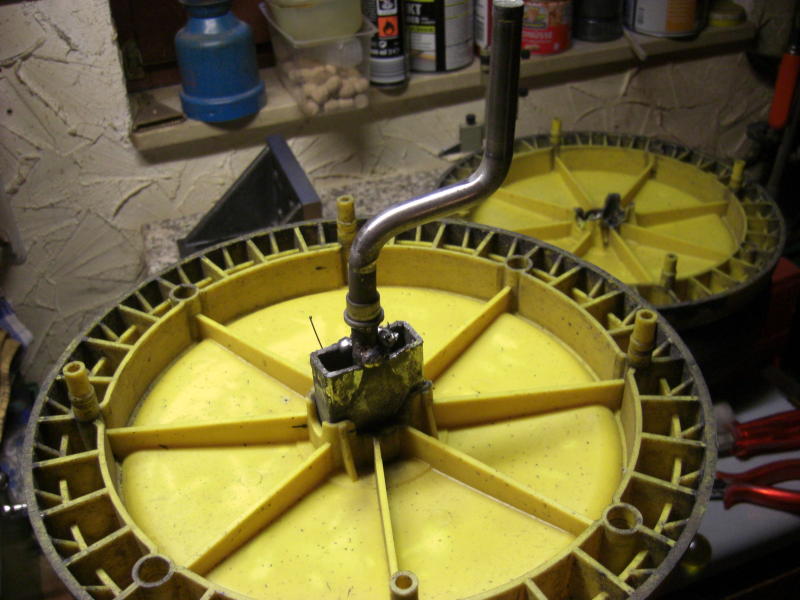

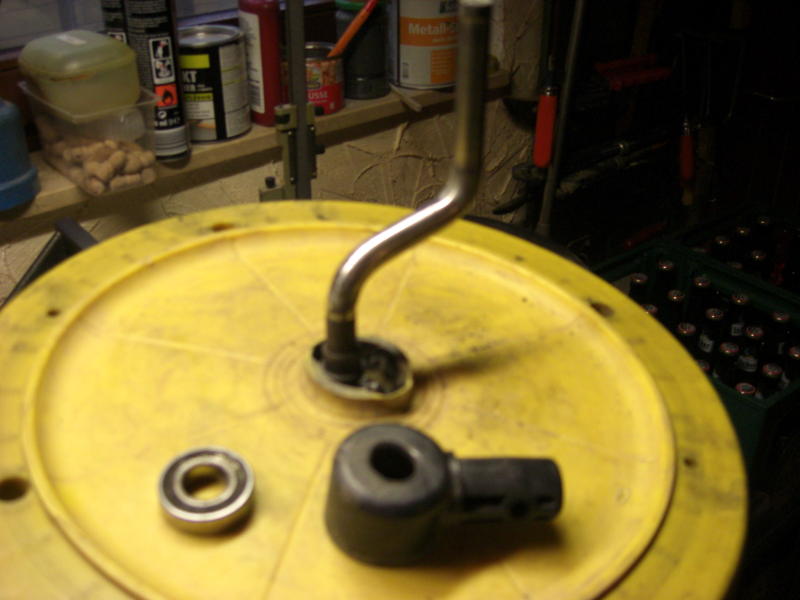

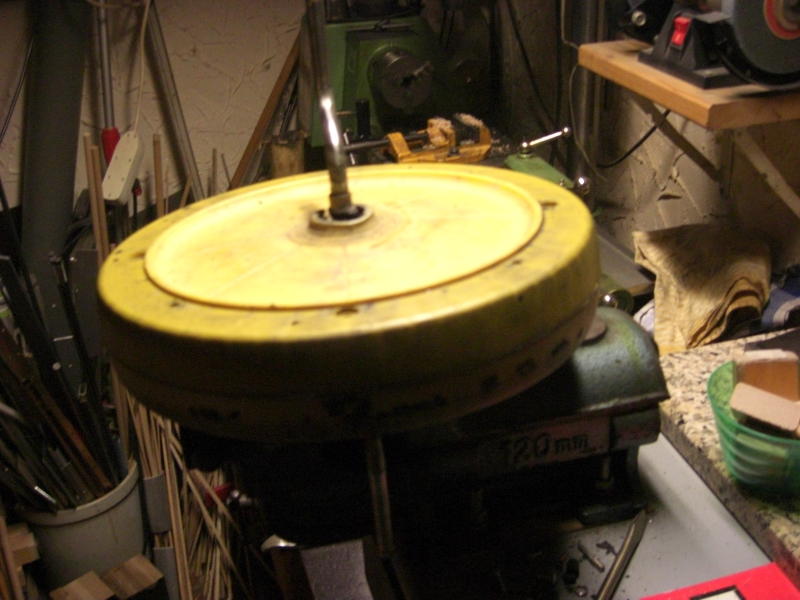

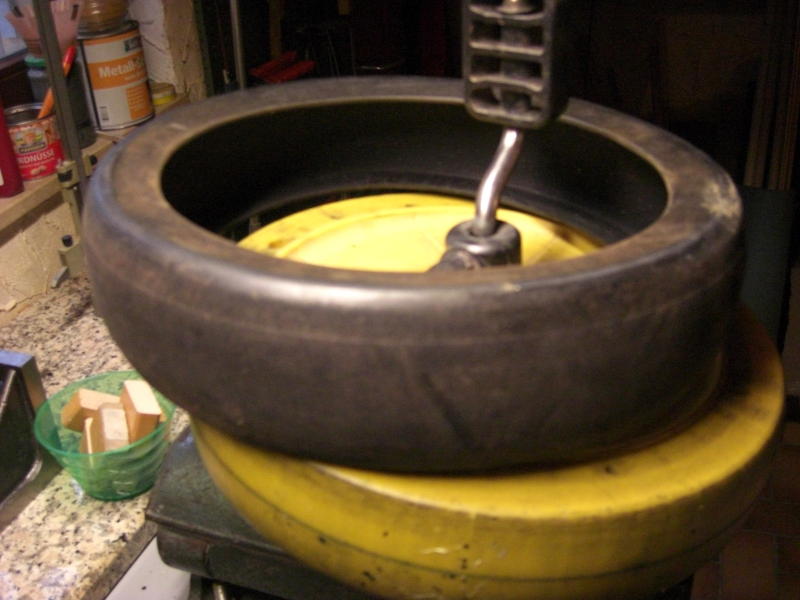

Behebung: Zunächst galt es, das Vorderrad auszubauen. Dafür sind zwei Schrauben in den Vorderachsrohren zu lösen, dann kann das Vorderrad aus der Aufnahme gezogen werden. Nun spannt man das Vorderrad in einen Schraubstock und hebelt den Gummilaufring ab. Dann werden die Hutkappen zerstört, die die Pedale befestigen und die Pedale können abgenommen werden. Dafür eignet sich eine gute Wasserpumpenzange (z.B. Knipex Cobra), mit der man den Kragen der Hutkappe in Richtung Kappe biegt. Nun können die Lager und deren Aufnahmen von der Achse abgezogen werden. Danach trennt man die beiden Kunststoffhälften des Vorderrades mit einem Meißel und kann die Pedalkonstruktion entnehmen (die gelben Hälften sind nur gesteckt, nicht verklebt). Die Pedalkurbeln sind in einem Stück Vierkantrohr eingeschweißt. Diese Verschweißung war gebrochen. Nun baut man sich eine Lehre, so daß die Lage von Pedalen zu Rohr stimmt und verschweißt das Ganze wieder. Anschließend wieder die Montage des Rades und zum Schluß werden die Pedale mit neuen Hutkappen befestigt.
